PGA Series网络控制器

PGA Series网络控制器

楼宇自控系统中的网络控制器，提供设备集成、网络管理及BACnet高级功能

0.00
0.00
产品型号：
产品型号编码：
产品名称：

商品描述

楼宇自控系统中的网络控制器，提供设备集成、网络管理及BACnet高级功能

    BACnet /MSTP网关，Modbus 转 BACnet 网关，BBMD，从站服务器

  • 网络控制器用于HVAC和楼宇控制系统，支持自由编程

  • BACnet IPModbus/TCP网关功能

  • 2个以太网端口，支持BACnetIP、ModbusTCP及KNX/IP

  • 4个RS485总线接口，每路可选择配置为BACnet MSTP或ModbusRTU，每条总线负载能力为32个

  • 支持BBMD(BACnet广播管理设备)功能

  • 符合ISO 16484-5

  • 工作电压AC/DC24 V

  • 安装在标准导轨或墙上

  • 插拔式接线端子

 楼宇自控系统中的网络控制器，提供设备集成、网络管理及BACnet高级功能。

  功能

 网络控制器用于 HVAC 和楼宇控制系统。

  • 系统功能 (报警, 时间表, 趋势曲线, 具有可单独定义的用户配置文件和类别的访问保护)

  • 自由可编程

  • 使用自由编程工具进行工程和调试。

  •  BTL 测试认证, 符合 BACnet 标准中的 B-BC 特性 (Rev. 1.15)

  •  通过嵌入的基于 web 的接口, 使用通用对象查看器查看设备本地数据点

  •  支持BACnet路由功能，在BACnet MSTP和BACnet IP网络之间自由传输BACnet对象

  • 集成 Modbus 数据点通过 Modbus RTU / TCP

  • 现场设备直接连接

  • 支持查看设备在线状态

三方数据 调用PX-OPEN BACnet 控制器在 BACnet/IPv4 网络、BACnet/IPv6 网络、 BACnet MS/TP 网络通道。BACnet 对象在任何和所有网络之间同时传输
BBMD广播管理设备，用于分发 BACnet 广播跨 IP 路由器的消息。
Web 服务器BACnet 控制器拥有一个 Device 对象，可以由 BACnet 客户端操作。目前 的运行状态，日期和时间以及可以通过 web 服务器查看发送包的统计信 息。
MS/TP Slave ProxyBACnet 控制器可以作为连接到 MS/TP 网络的所有从站的从站代理。也就 是说，它向所有 MS/TP 从站发送 I-Am 消息，应答 Who-Is 消息。
SNMP v2简单网络管理协议 MIB-2，用于监控和诊断 BACnet 控制器的网口。
BACnet NAT支持在 NAT 设备上建立 BACnet 网络。此外，还可以从公共网络远程访问 专用网络中的 BACnet 设备。 重要提示:公共 IP 地址必须是静态的。出于安全原因，我们建议使用 VPN 隧道 BACnet NAT
BACnet/IP 到 BACnet/IP当一个 IP 网络内的 BACnet/IP 和 BACnet/IP 之间调用数据时，BACnet 控 制器的地址必须在两个 BACnet 中相同网络。BACnet 网络的不同之处在于 使用 不同的 BACnet UDP 端口。

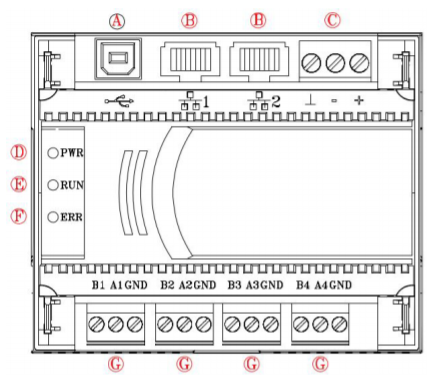

A USB接口，用于固件更新

B 双网口，RJ45，用于Modbus TCP、BACnet IP及KNX/IP通讯

C 工作电源，AC/DC 24V

D 工作电源指示灯

E 运行状态指示灯

F 故障状态指示灯

G RS485接口，4个，支持Modbus RTU或BACnet MSTP

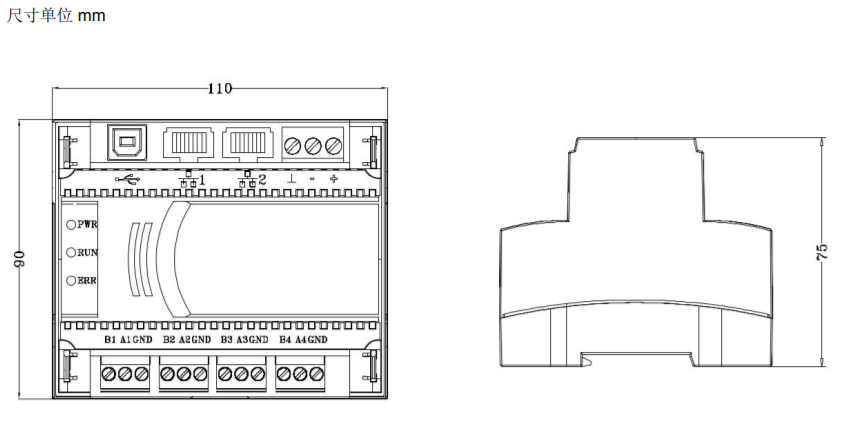

机械特性外壳

  • 支持安装于标准导轨 DIN 43880 ，宽 96 mm.

  • 安装时需充分考虑空气对流 (最大. 运行环境温度 50°C).

电气属性电源

  • 设备供电支持AC/DC 24V ±10%

接口

  • 4个RS485接口，可选择配置BACnet MSTP或Modbus RTU协议。

  • 双网口，支持BACnet IP、Modbus TCP及KNX/IP协议

系统中性

  • RS485 串口带电气隔离，接入第三方设备是需要接地


  技术参数

 电源供应

操作电压 (24 V~, ⏊, )

AC 24 V -15 / +20 % (SELV / PELV)

 or DC 24V Class 2(US) AC 24V: 48…63 Hz

接地(US)功能接地端子必须在安装侧与建筑物接地系
接地 统（PE）连 接.
螺纹端子适用于电线横截面Max. 2.5 mm2 (14 AWG)
内部保险4 A 不可逆/不可替换
外部供电线路保险(EU) 保险丝 max. 10 A 断路器 max. 13 A 脱扣特性 B, C, D per EN 60898 电源电流限制 max. 10 A


电力消耗(用于变压器规划)

基本负载（含输入/输出模块和现场设备负载）10 VA / 0.4 A
现场设备电源 V+ (DC 24 V, 100 mA) 5 VA / 0.2 A
现场设备电源 V~ (AC 24 V, 2 A)48 VA / 2 A


特性数据

硬件信息
处理器Cortex-A7 CPU, 500MHz主频
存储器256MB NAND Flash, 512MB DDR3


掉电情况下的数据备份能量储备(supercap)，支持实时时钟 (7 天).
如果存储到闪存的数据有效。每 5 分钟存储一次


 连接界面

螺丝连接端子, 插拔式
铜线或带金属端套的铜股

1 x 0.6 mm ∅ to 2.5 mm2 (22 to 14 AWG)

 or 2 x 0.6 mm ∅ to 1.0 mm2 (22 to 18 AWG)

铜股 无钢丝套

1 x 0.6 mm ∅ to 2.5 mm2 (22 to 14 AWG)

or 2 x 0.6 mm ∅ to 1.5 mm2 (22 to 16 AWG)

剥线长度6...7.5 mm (0.24...0.29 in)
螺丝刀槽螺钉，螺丝刀尺寸 1
Max. 拧紧力矩0.6 Nm (0.44 lb ft)


以太网接口
插头

 2 x RJ45, 带屏蔽

接口类型

10Base-T / 100Base-TX, IEEE 802.3 compatible

速率 10/100 Mbps, 自适应
协议BACnet on UDP/IP and HTTPS on TCP/IP
线缆(仅室内电缆)，线缆类型

10 Mbps: Min. CAT3, 推荐使用屏蔽电缆

100 Mbps: Min. CAT5, 推荐使用屏蔽电缆

线路长度Max. 100 m (330 ft)


RS485 接口(可配置为BACnet MSTP或Modbus RTU)
接口类型EIA-485, 电隔离
波特率1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 (取决于配置)
线缆(仅室内电缆)3-线电缆
线路长度Max. 1000 m (3300 ft)
保护耐短路的防止接线故障 AC 24 V


 遵守

环境条件、防护等级

分类按 EN 60730

自动

控制功能

污染程度

电压等级


类型 1

Class A

2

III

设计适用于 I 级或 II 级防护系统

保护程度 EN 60529

DIN 断路器前部

终端部


IP30

IP20

气候环境条件

  • 储存/运输 (包装运输) 按 IEC EN 60721-3-2

  • 操作按 IEC/EN 60721-3-3

  • Class 1K22 / 2K21 温度 -25...70 °C (-13...158 °F) 空气湿度 5...95 % (不结露)

  • Class 3K22 温度-5...50 °C (23...122 °F) (有关详细信息，请参阅安装章节) 空气湿度 5...95 % (不结露)

机械环境条件

  • 运输 IEC/EN 60721-3-2

  • 操作 IEC/EN 60721-3-3


  • Class 2M11

  • Class 3M11


标准、指示、批准
产品标准EN 60730-1
产品系列标准EN 50491-x
电气兼容性(EMC)For residential, commercial, and industrial environments
EU 遵守 (CE)See CE declaration
EAC 符合Eurasian compliance
RCM 遵守See RCM declaration
UL/cUL 认证 (US / Canada)UL916; http://ul.com/database
CSA 认证C22.2, http://csagroup.org/services-industries/productlisting
FCCCFR 47 Part 15 Class B
BACnet.B-BC
环境声明

产品环境声明：包含符合环境要求的产品设计和评估数

据(RoHS 符合性、材料组成、包装、环境效益、处置)。


  指示灯相关注意事项

模块电源指示灯

• 模块电源 PWR LED 指示模块的工作电源状态:

注释LED (绿灯)描述
正常亮模块供电正常
异常灭模块供电异常

模块运行状态指示灯

• 模块运行状态 RUN LED 指示模块的运行状态:

注释LED (绿灯)描述
正常亮模块运行正常
异常灭模块运行异常

模块故障状态指示灯

• 模块ERR LED 指示模块的故障状态:

注释LED(红灯)描述
正常灭模块功能及应用程序正常
故障亮模块功能或应用程序异常


  安全相关注意事项

  安全警告

国家或地区安全法规

不遵守国家安全规定可能导致人身伤害和财产损失

● 遵守国家规定并遵守适当的安全规定。

● 本设备仅用于安全环境（如带锁的机柜）。

● 本设备不适合在可能有儿童在场的地方使用。

● 横截面为0.5 mm2（AWG24）或更粗的导线应符合IEC 60332-1-2和IEC 60332-1-3或 IEC TS 60695-11-21的要求。


  安装位置和环境温度相关注意事项

  • 这些设备可以固定在标准轨道上，也可以用螺丝固定在平面上。插入式螺丝端子连接电源和接口。

环境温度-5...50 °C (23...122 °F)环境温度-5...45 °C (23...113 °F)

● 墙, 水平

  – 从左到右

  – 从右到左

● 墙, 垂直

  – 从上到下

  – 从下到上

● 在水平面上


  注意

不恰当的环境温度可能导致过热

设备过热损毁

● 确保安装板或配电箱内有足够的通风,以符合设备允许的环境温度。安装箱外部温度 必须比允许的环境温度至少低 10k(10°C)。


  安装相关注意事项


  警告

外部用电设备的供电线路无线路保护

短路可能导致火灾和人身伤害！

● 根据当地法规调整所导线的截面，使其与所安装保险丝的额定值相匹配


  警告

继电器输出连接到电源电压 触电危险！

● 使用接线端子盖或将设备安装可锁的机柜中.


  处理相关注意事项

该装置为根据欧洲指南进行处理的电子装置，不得作为生活垃圾处理。

 ● 通过为此类物体提供的处理设备。

● 遵守所有当地和当前适用的法律法规.
