客控模块

客控模块

        RXC30 扩展模块适用于 DXR2, PXC3 ,RWG等系列房间控制器 I/O 端口的扩展，其使 用功能是由应用软件定义并下载到 DXR2, PXC3 ,RWG等系列房间控制器，可对房间的灯光，窗帘，暖通空调等设备进行控制。
  • 27 路开关输入，15 路继电器开关输出(250VAC 10A Max)
  • 模块化设计，标准 DIN 导轨 (type EN50022-  35x7.5) 安装方式

0.00
0.00
产品型号：
产品型号编码：
产品名称：

商品描述

        RXC30 扩展模块适用于 DXR2, PXC3 ,RWG等系列房间控制器 I/O 端口的扩展，其使 用功能是由应用软件定义并下载到 DXR2, PXC3 ,RWG等系列房间控制器，可对房间的灯光，窗帘，暖通空调等设备进行控制。
  • 27 路开关输入，15 路继电器开关输出(250VAC 10A Max)
  • 模块化设计，标准 DIN 导轨 (type EN50022-  35x7.5) 安装方式


  房间控制器及扩展模块包含酒店客房内温度控制、能源和访问控制以及客房管理功能：

  • 二管制或四管制风机盘管控制

  • 浴室辅助加热控制控制

  • 带电加热的二管制的风机盘管控制

  • 远程集中调整酒店客房设定温度

  • 酒店客房的照明控制

  • 酒店客房的电动窗帘控制

  • 酒店客房的能源控制

  • 酒店客房的门禁控制(基于磁卡、芯片卡以及非接触式射频卡)

  • 实时传输数据和报警信息

  • 支持客户化应用程序定制


房间控制器扩展模块所包含的功能由下载到控制器内部的应用程序决定。

根据需要，可用使用定制的客户化应用程序代替标准应用程序。

针对不同使用需求提供应用程序定制。


温度控制风机盘管控制器支持

  • 四管制制热/制冷风机盘管，支持 3 位浮点输出

  • 二管制制热/制冷风机盘管，支持 3 位浮点输出，包含模式转换

  • 二管制风机盘管，内置电加热支持 2 位输出，制冷支持 3 位浮点输出

  • 四管制外部制热和 3 位浮点输出

  • 浴室辅助加热以及地暖控制，支持 2 位，3 位浮点输出

客房温度设定

  • 通过程序设定集中控制客房温度设定点

  • 每个房间可独立设置温度设定点

  • 当客人离开房间自动切换为预舒适模式

  • 无人使用时在经济模式下运行

  • 远程温度设定功能

节能特性

  • 根据房间是否被占用进行酒店客房的能源管理：

      - 客人在房间时(已入住)

      - 客人离开房间时(已入住)

      - 房间待售时(未售出)

      - 房间未被使用时(例如，在淡季)

  • 夏季/冬季运行策略

  • 风机与窗的联动策略(例如：开窗即关闭风机)

能源管理电气特性

  • 总开关功能：开/关所有电气设备

  • 当客人进入房间自动开启廊灯

  • 根据预先定义控制所有电源和电气设备的开/关

  • 防溢水功能(当客人/服务员离开时切断供水，仅当使用电磁阀时)

  • 窗帘或百叶窗控制功能

管理功能包含酒店客房服务管理功能

  • 客房内 SOS 紧急呼叫或浴室紧急呼叫

  • “请勿打扰” 和 “客房服务” 或 “叫醒服务”

  • “请勿打扰” 时禁用门铃

  • 房间无人时门被开启时报警

  • 房间无人时窗被开启时报警

  • 报警信息实时传输至中央控制系统

控制功能支持酒店客房自动化控制和管理功能

  • 房间控制器参数设定

  • 远程调节客房温度设定点

  • 报警信息监视和显示

  • 客房状态显示

  • 自动记录客房温度数据

  • 历史温度趋势图形化报表

通讯方式扩展模块通讯方式

  • 1 个 RS485 通过总线进行实时通讯

  • 1 个 PL-LINK 总线连接进行实时通讯


RXC30扩展模块由安装底座、前面板和带有接线端子的印制电路板组成。 还包含有调试接口、状态显示 LED 和调试端子

  技术参数

电源供应

功耗

Max. 1.5 VA
输入电压Max. AC 250 V

信号输入

D1 … D27

数量27
触点电压DC 33 V
触点电流DC 8 mA
输入阻抗Max. 100 Ω
绝缘阻抗Min. 50 kΩ

开关输出

继电器输出 RC1 … RC15

数量15
继电器类型单级
触点开关电压Max. AC 250 V
触点开关电流Max. AC 10 A
电缆连接插拔式接线端子Rising cage terminals
实心导线1 x 0.2 ... 2.5mm2 or 2 x 0.2 ... 1.0 mm2
最大拧紧力矩0.6 Nm
信号输入 D1…. D27最长. 100 米, 线径 ≥ 0.6 mm
继电器输出 Q14, Q24根据负载及当地标准及规定
环境操作
Class 3K5 to IEC 60721-3-3
温度湿度
0 ... 50 °C< 85 %rh
运输
Class 2K3 to IEC 60721-3-2
温度– 25 ... 65 °C
标准, 指令和批准
产品标准 EN 60730-1家用或类似用途的自动电气控 制装置标准
EU 遵循 (CE)CA2T3840xx *
电磁兼容性适用于住宅、商业和民用环境
UL 认证UL916
环保兼容
产品环境宣言
符合 RoHS 一致性

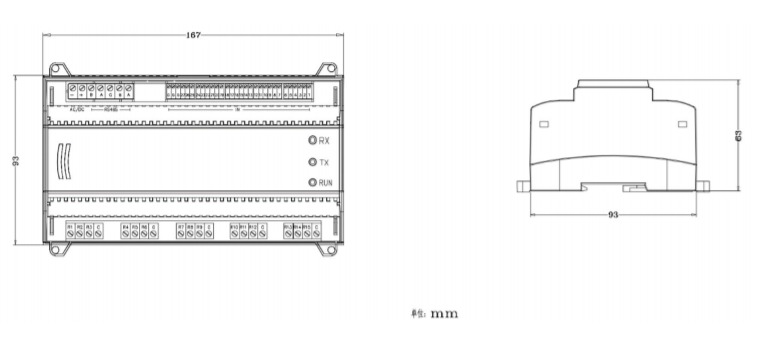

尺寸见尺寸图
重量不包含包装0.25 kg

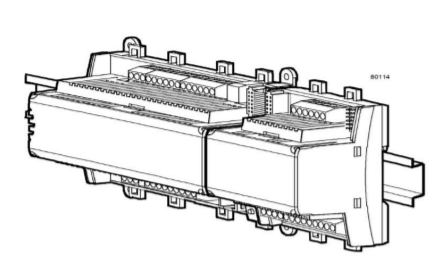

RCX30 扩展模块与 DXR2 / PXC3 / RWG系列房间控制器一起安装在 DIN 轨道 上 (类型EN50022 - 35 x7.5)

安装时应注意以下事项:

  • 安装前不要通电连接控制器或模块

  • 确保控制器或模块箱体内有足够的空气循环来散热

  • 必须遵守当地的安装标准及规则。

连接端口

模块所有的连接终端都是可拆卸的插拔式接线端子。在正常情况下，所有接入和引出的电缆没有交叉 连接。

端口图例说明
供电电源端子，AC/DC 24V
B，A，G，B，A RS485RS485 总线端子（两组）

IN

G，G，G，27，26， 25，……，3，2，1

数字量输入端子 27，26，25，……，2，1：27 个数字量输入端子 G：公共端
RC1，RC2，RC3， C，……，RC13， RC14，RC15，C数字量输出端子 RC1，RC2，……，RC15：15 个双稳态继电器输出端子 C：公共端

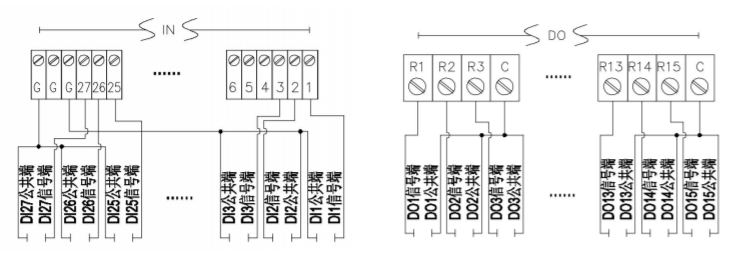

接线图


注意事项

模块设备由于模块设备会产生热量，必须保证模块设备的良好通风。
为了防止意外，模块设备必须被安装在不易被接触到的区域或 者控制箱内。
接线端子扩展模块上所有接线端子都是固定的。
为了避免由于接线错误而导致意外，所有 AC 230~250V 接线 端子均进行了物理电气隔离。
正常情况下，接线端子所有进出线缆不可以交叉。
故障响应当通信网络或管理系统发生故障时，不影响本地操作。
