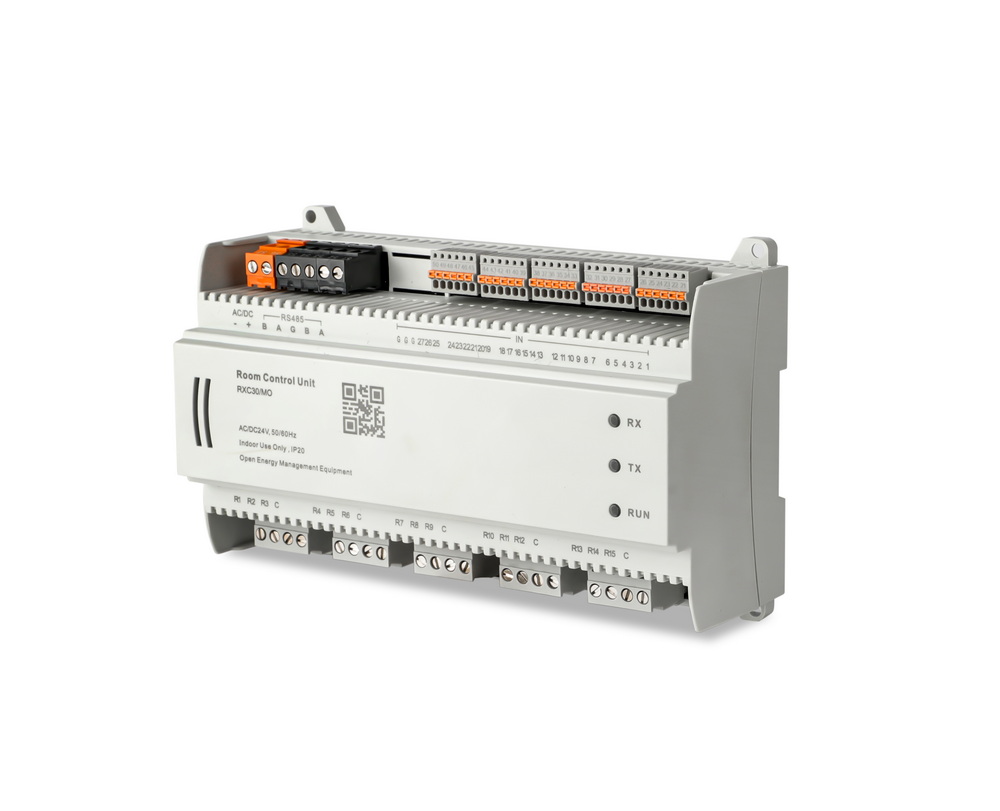

客控模块

RXC30 扩展模块适用于 DXR2, PXC3 ,RWG等系列房间控制器 I/O 端口的扩展，其使用功能是由应用软件定义并下载到 DXR2, PXC3 ,RWG等系列房间控制器，可对房间的灯光，窗帘，暖通空调等设备进行控制。
• 27 路开关输入，15 路继电器开关输出(250VAC 10A Max)
• 模块化设计，标准 DIN 导轨 (type EN50022- 35x7.5) 安装方式

价格: 0.00
通用IO控制器

通用IO控制器与暖通控制器一起使用

价格: 0.00

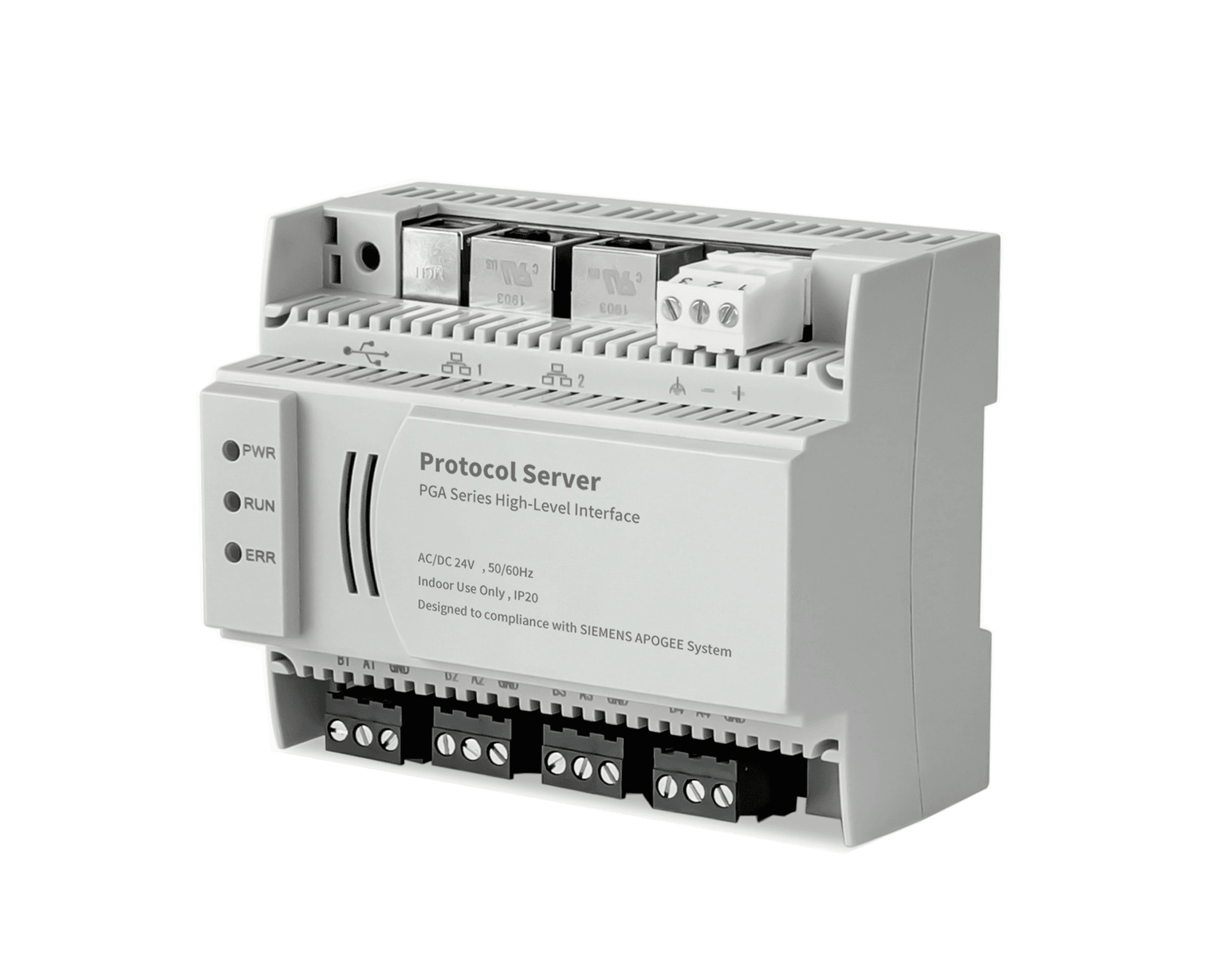

PGA Series网络控制器

楼宇自控系统中的网络控制器，提供设备集成、网络管理及BACnet高级功能

价格: 0.00

品质源于专业服务铸就品牌

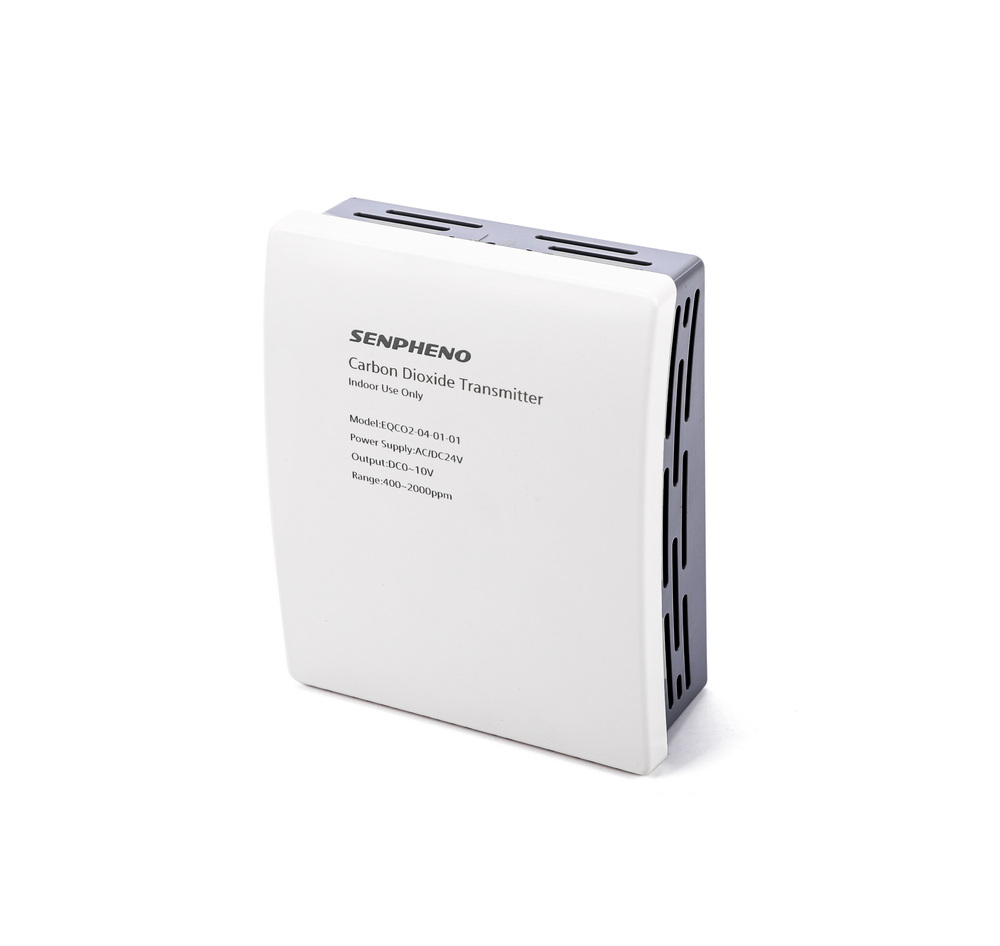

CO2传感器

价格: 0.00

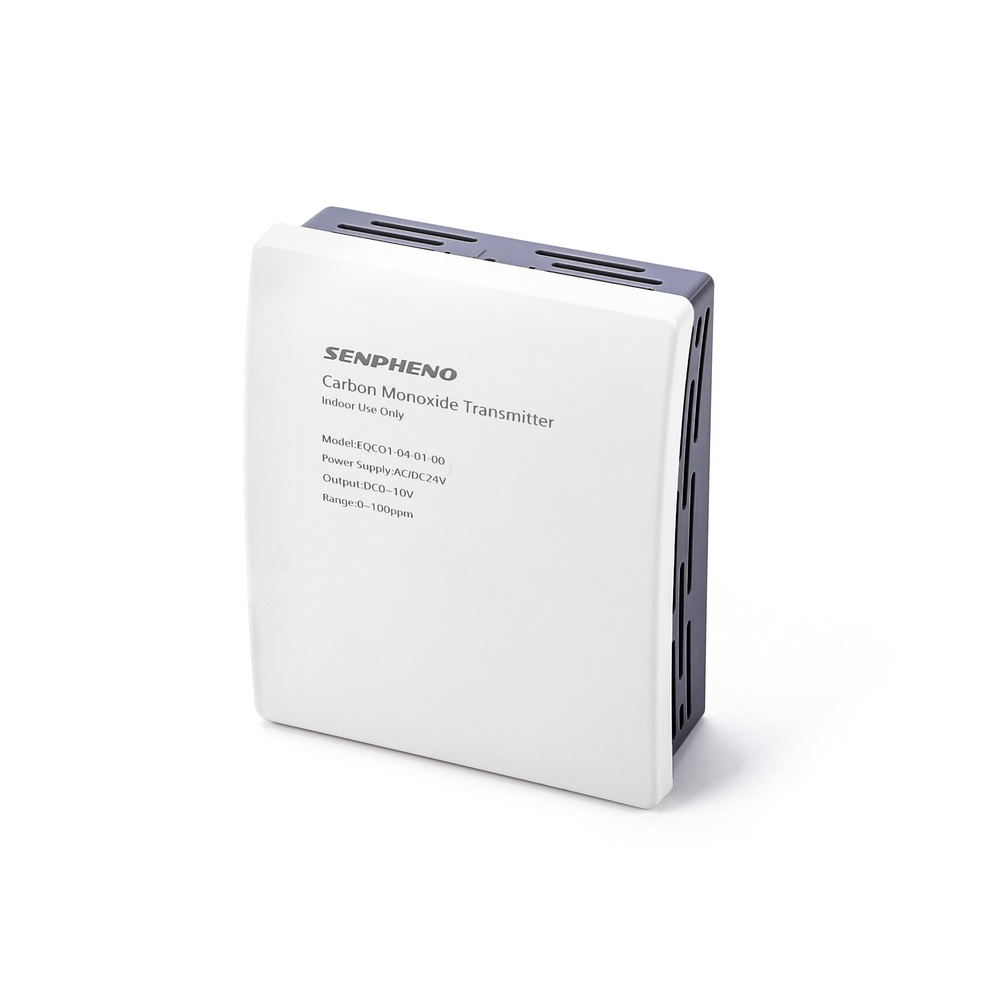

CO传感器

价格: 0.00

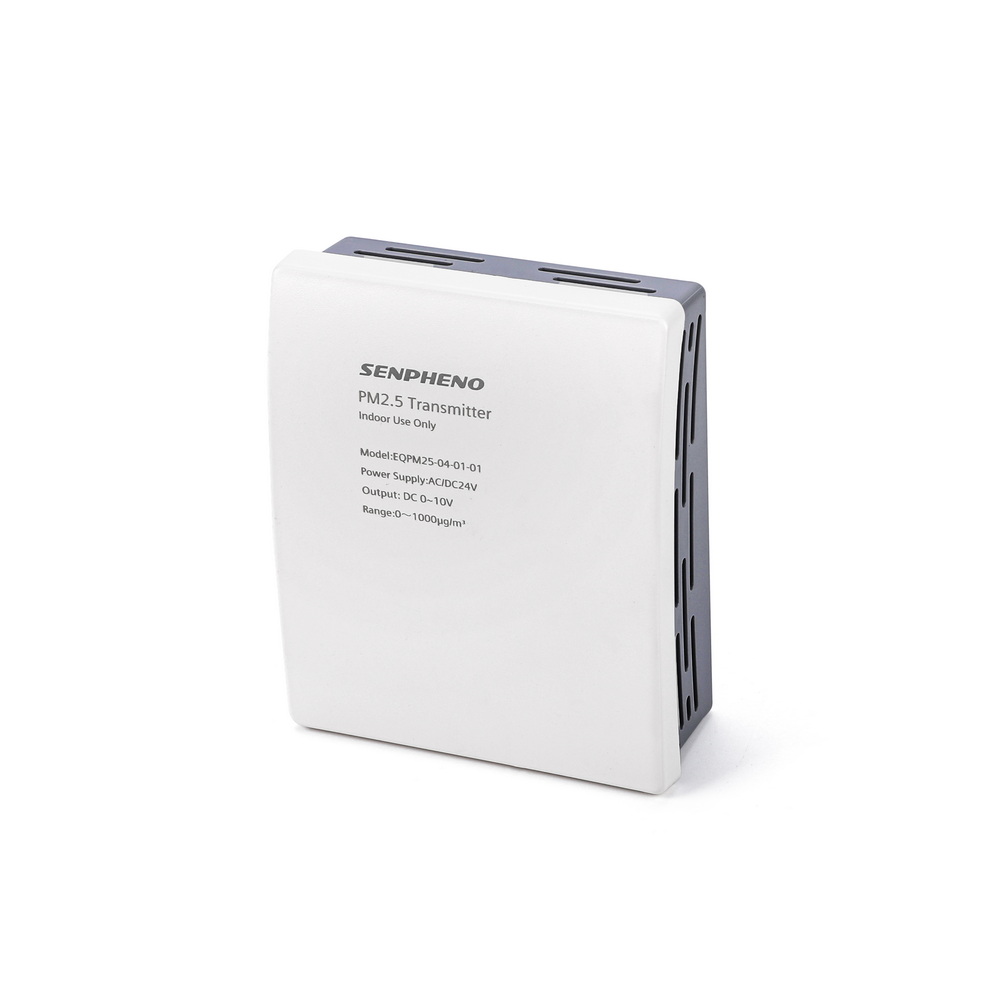

PM2.5传感器

价格: 0.00

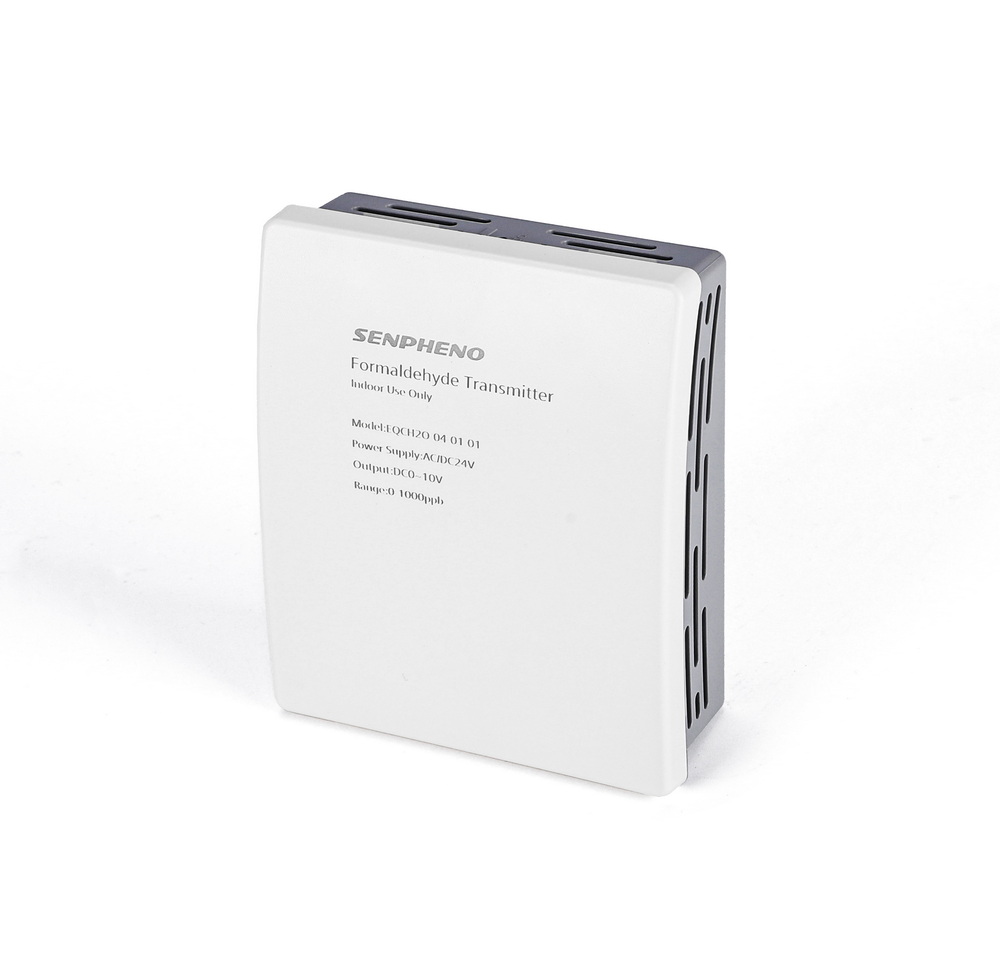

甲醛传感器

价格: 0.00

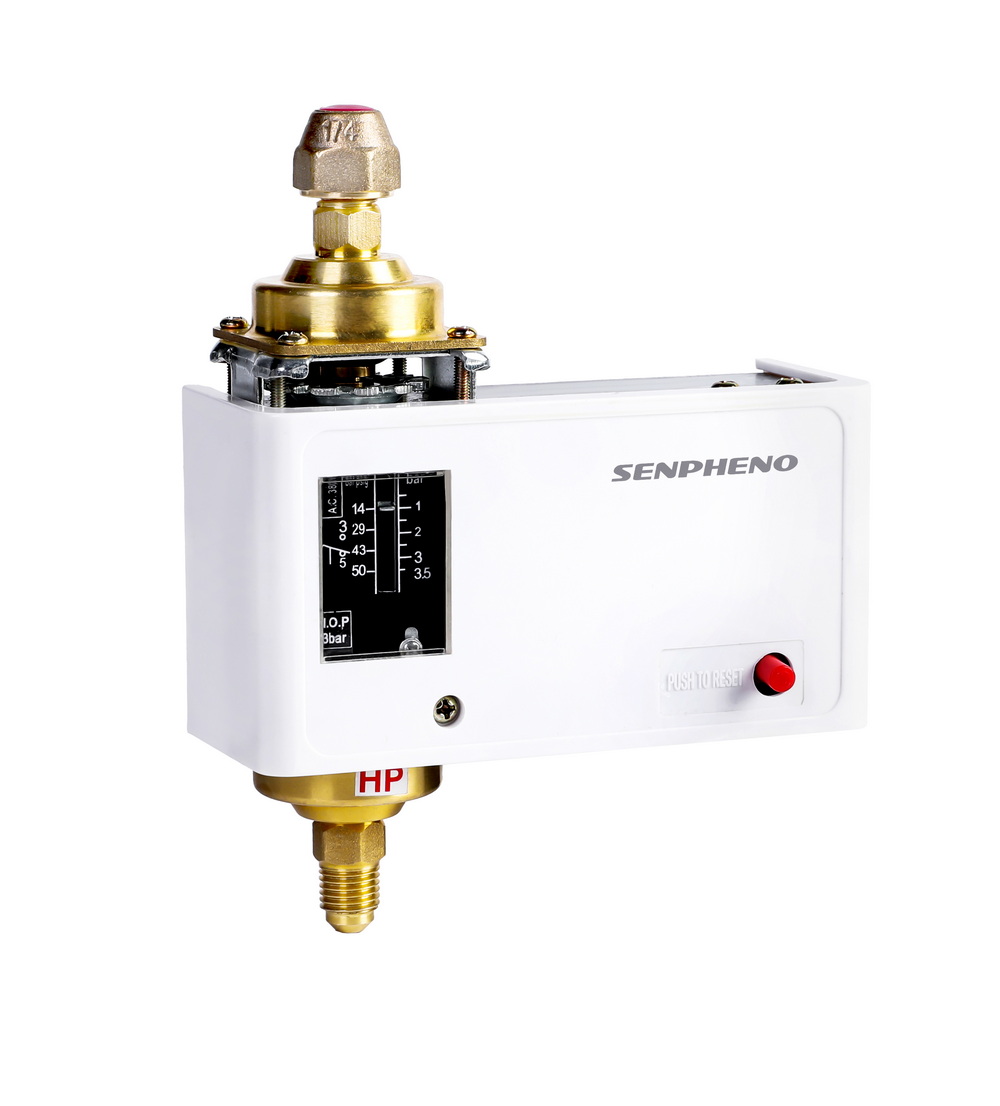

水泵压差开关

价格: 0.00

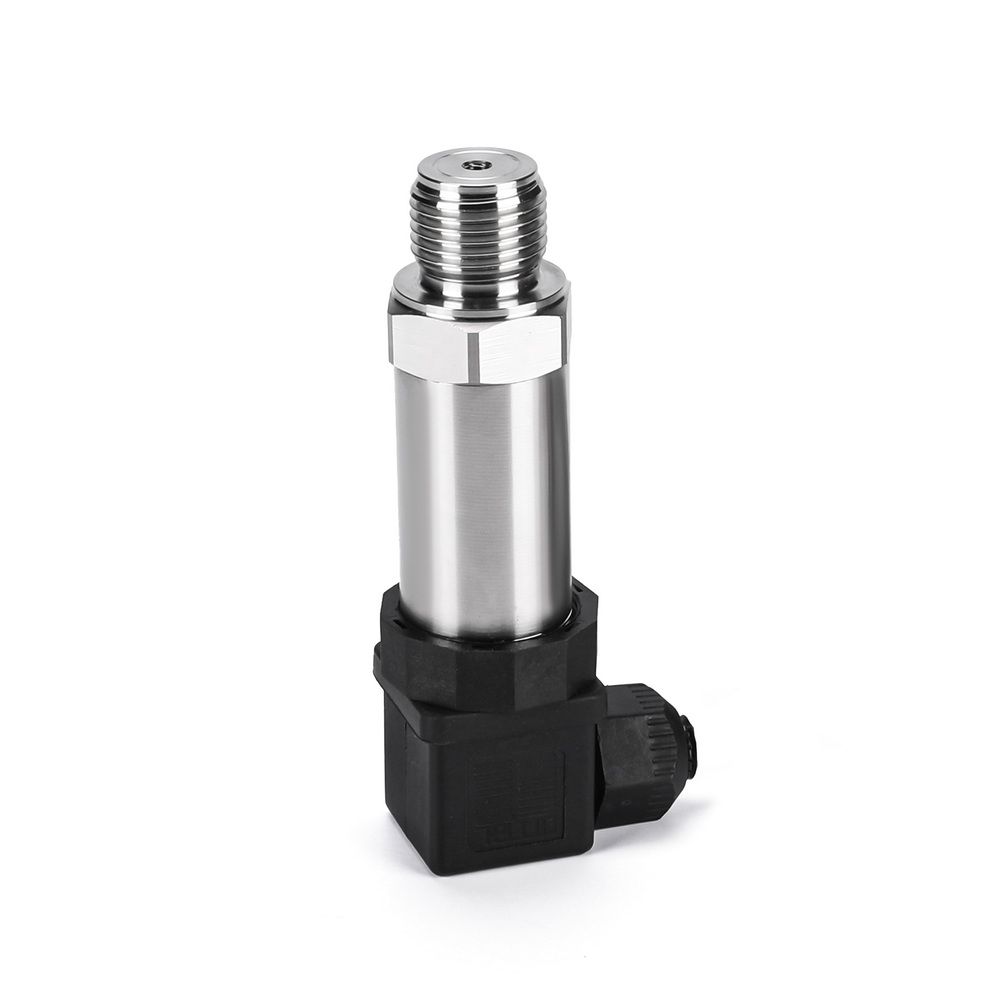

水管压力传感器

价格: 0.00

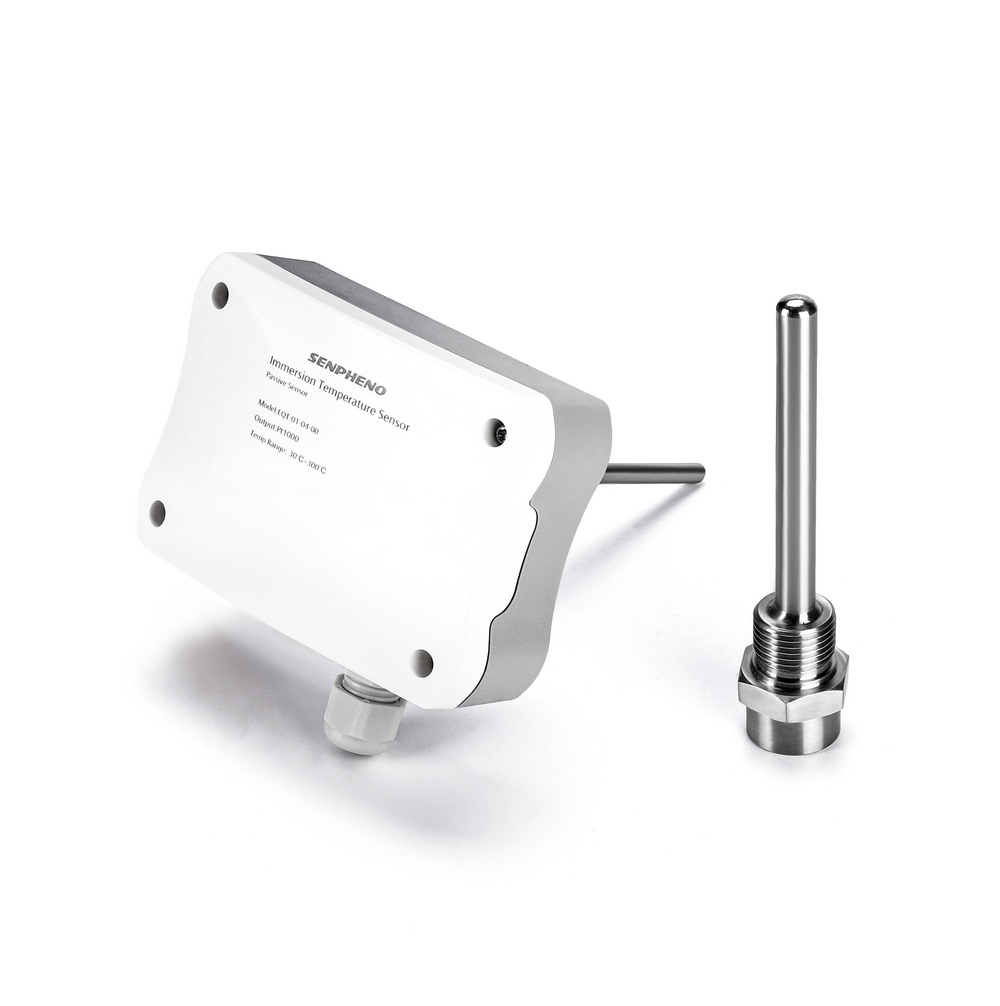

温度传感器

价格: 0.00

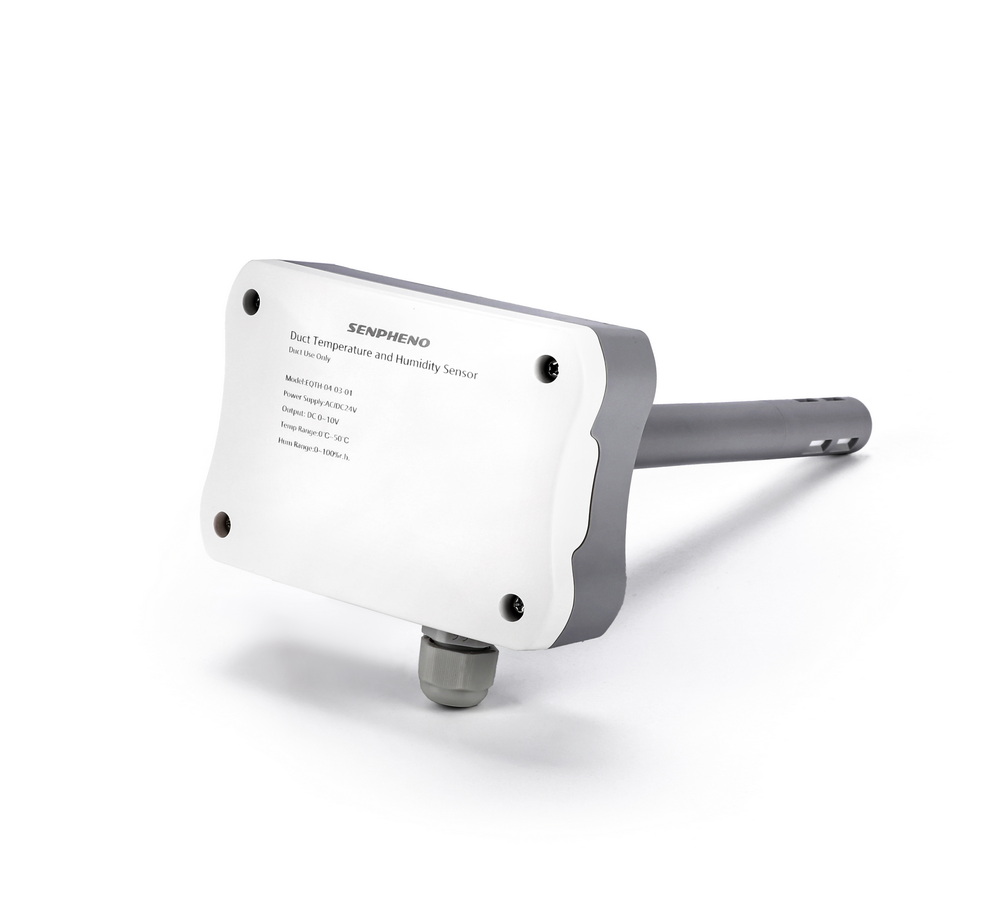

温湿度传感器

价格: 0.00

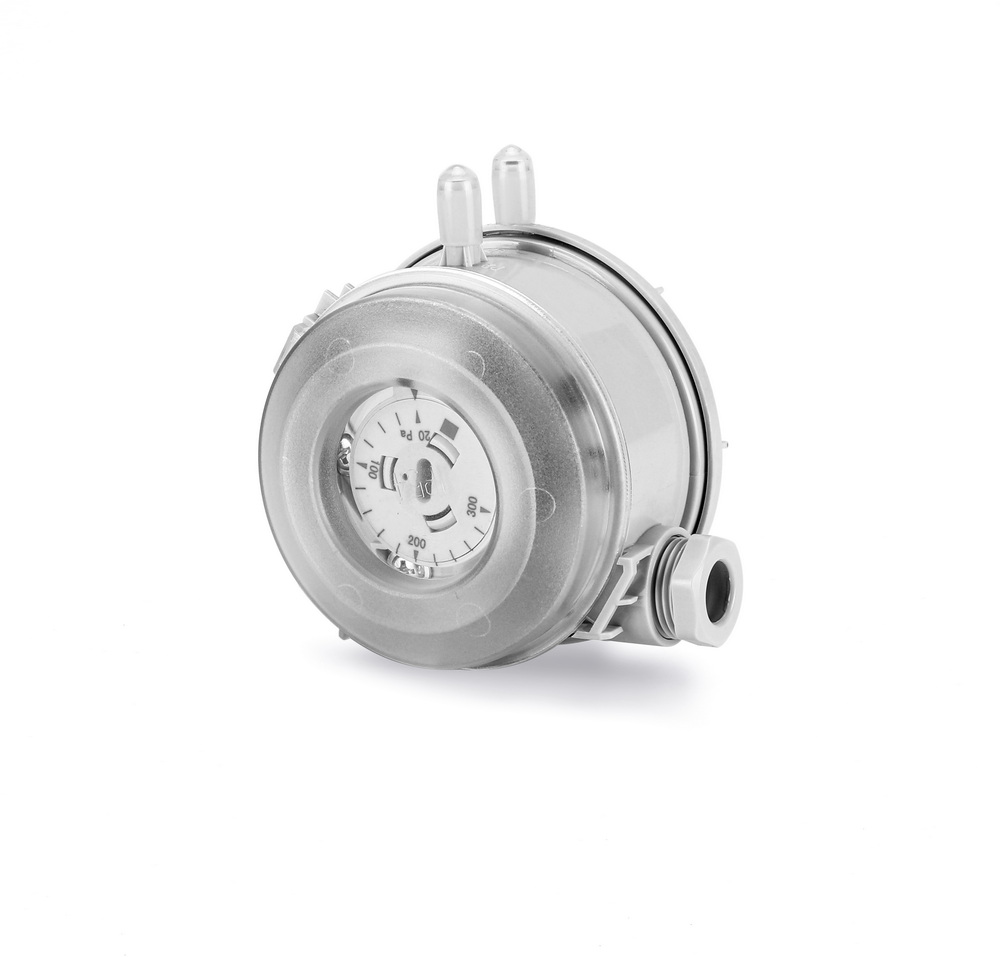

压差开关

价格: 0.00

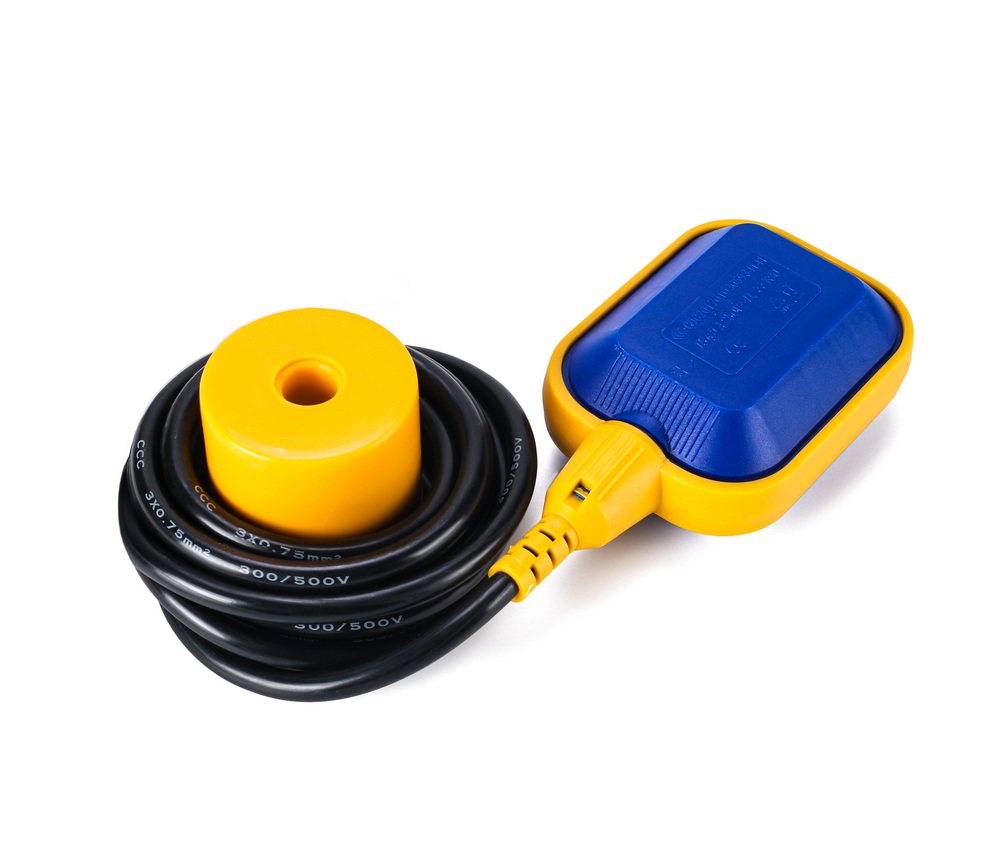

液位开关

价格: 0.00

产品展示

当前位置：

网站首页 ≡ 控制器 ≡ 通用IO控制器

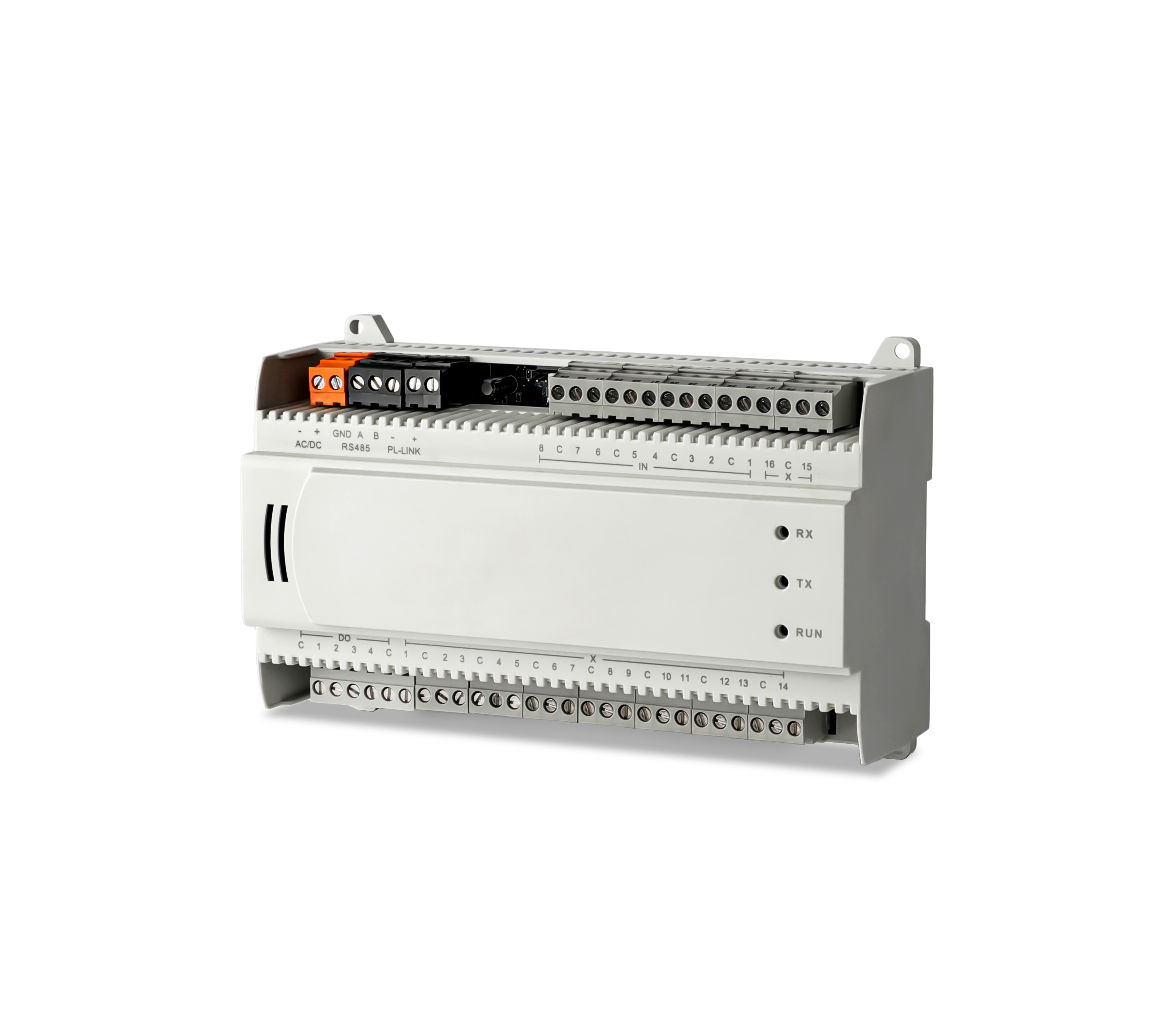

通用IO控制器

通用IO控制器与暖通控制器一起使用

市场价： 0.00

价格： 0.00

产品型号：

RMZ78X

RMK77X

详情：

Universal modul(16 UI/O)

Universal modul(16 UI/O, 8 DI, 4 DO)

接口：

PL-LINK

商品描述

通用IO控制器与暖通控制器一起使用

适用建筑

办公室和行政建筑
商业建筑与市场
学校
医院
工业建筑与车间
公寓

可自由编程的IO控制器,用以满足相关设备的点位需求
用于供热、通风、空调及制冷设备，IO控制器具有辅助功能，如监控设备或机组
用于扩展控制器的输入输出点位，增加控制器的控制与监控功能
基于算法和物理操作的各种开关与监测功能(计算，最小、最大及平均值计算，焓值，信号放大/转换)
RS485接口，支持KNX总线通讯

技术设计

RM...通用控制器补充了暖通控制器1O点位的不足，通过配置将RM通用控制器的1O点与相关暖通空调设备的点位箱关联，从而实现被控对象的自动控制。

RM...通用控制器将传感器、信号源等信号从被控设备那采集过来传输给控制器，控制器经过计算后将输出命令传输给通用控制器，最后发送给执行设备。

输入和输出

数字量输入	8个数字量输入，无源干接点信号
数字量输出	4个数字量输出，最大AC220V/5A
通用输入输出	16路通用输入输出
	模拟量输入(A/D分辨率16bits)	无源模拟量输入信号 LG-Ni 1000 NTC10K PT1000 有源模拟量输入信号 DC 0-10V DC 4-20mA
	数字量输入	数字量输入(无源干接点)
	模拟量输出(D/A分辨率12bits)	DC 0-10 VDC 4-20mA

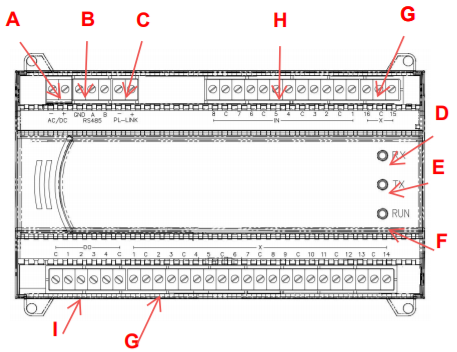

概观

A 工作电源，AC/DC 24V

B RS485接口，支持Modbus RTU或BACnet MSTP

C PL-Link总线接口，支持KNX总线协议

D RS485总线通讯信号指示灯

E KNX总线通讯信号指示灯

F 工作电源指示灯

G 通用输入IO

H 开关量输入DI

I 开关量输出DO

机械特性
外壳	支持安装于标准导轨DIN43880，宽96mm. 安装时需充分考虑空气对流(最大.运行环境温度 50°C).
电气属性
电源	设备供电支持AC/DC24V±20%
接口	2个RS485接口
系统中性	RS485串口带电气隔离，接入第三方设备是需要接地

技术参数

供电(G，G0)

额定电压	DC/AC 24 V ± 20%(SELV)
	要求外部安全隔离变压器 (100%ED,maximum 320 VA)	EN 60 742 / EN 61 558-2-6
频率	50/60Hz
功耗(excl.modules)	12VA
外部供电线路保护	保险丝max.10 A(slow release) 自动断路器 max.13A 特性 B, C, D 符合EN 60898 电源电流限制:最大10A
时钟恢复	48小时典型, 最小 12小时

功能参数

输入

通用输入	数量	查看“类型概览”
模拟量输入	传感器
	Passive无源	LG-Ni1000, NTC10K,Pt1000
	Active有源	DC 0...10V 4...20mA
数字量输入	触点容量
	电压	DC 15V
	电流	5mA
	状态触点的要求
	信号耦合	触点类型	无源触点
		对市电电位的绝缘强度	AC 3750V, 符合EN 60 730标准
	脉冲触点的要求
	信号耦合	触点类型	无源脉冲触点
		机械变送(簧片收缩)	最大脉冲频率	25HZ
			最小脉宽	20ms
		电气变送	最大脉冲频率	100HZ
			最小脉宽	5ms
		对市电电位的绝缘强度	AC 3750V, 符合EN 60 730标准

输出

模拟量输出	容许的电阻
	触点关闭	最大.200W
	触点打开	最小.50KW
	定位和开关输出的数量	查看“类型概览”
	输出电压	直流0~10伏
	输出电流	±1毫安
	最大荷载	连续短路
数字量输出	外部供电保护
	不可更换保险丝(慢)	最大.10A
	自动断路器	最大.13A
	释放特性	B, C, D, 符合EN 60 898标准
	继电器触点
	开关电压	最大.AC 250 V
		最小.AC 19 V
	交流电流	在250 V 时接通电流	最大.4Ares., 3Aind.(cosφ = 0.6) 最小.5 mA
		在19 V 时接通电流	最小.20mA最大.10A(1s)
	在交流250V时的触点寿命
	类型	指导值
	0.1 A电阻	2 x 10⁷周期
	0.5 A电阻	4 x 10⁶周期(N.O.) 2 x 10⁶周期(转换)
	4 A电阻	3 x 10⁵周期(N.O.) 1 x 10⁵(转换）
	减少系数，感应(cos ij = 0.6)	0.85

接口

RS-485	接口类型	RS-485
	波特率	2400-115200
	最大设备节点	127
KNX 总线	接口类型	KNX-TP1
	总线负载数量	2.5
	总线电源(内部电源，可以被关闭)	25 mA
	短时断电
	符合EN50090-2-2标准	100ms 带1个扩展模块

允许接线长度

无源测量与定位信号	信号类型
	LG-Ni 1000	最大. 300m
	Pt 1000	最大. 300m
	NTC10K	最大. 300m
	触点检测(状态和电子脉冲信号)	最大. 300m
DC 0...10V测量和控制信号		查看手册
RS-485总线	线缆类型	最大.1200m 屏蔽双绞线
RS-485总线	开关输出	最大.300m

电气连接

连接端子

用于实心线

弹簧架端子

0.6毫米直径...2.5毫米²

用于无套圈的绞合线

0.25~2.5毫米²

有套圈的绞合线

0.25~1.5毫米²

防护等级

外壳的保护程度，符合IEC 60 529标准	IP20(安装时)
安全等级，符合EN 60 730 标准	适用于安全II的设备

环境条件

操作(IEC 60 721-3-3)	气候条件(3K5级)	温度(外壳有电子设备)	0~50°C
	气候条件(3K5级)	湿度	5~95%相对湿度(不凝结)
	机械条件		3M2级
运输(IEC 60 721-3-2)	气候条件(2K3级)	温度	-25~+70°C
	气候条件(2K3级)	湿度	<95%相对湿度
	机械条件		2M2级

规格，符合EN60730标准

操作模式、自动控制	1B 型
污染程度、控制环境	2
软件等级	A
额定浪涌电压	4000伏
外壳的球体试验温度	125°C

材料和颜色

端座	聚碳酸酯RAL7035(浅灰色)
模块插件	聚碳酸酯RAL7035(浅灰色)
包装	瓦楞纸板

标准

产品安全	家用及类似用途的自动电气控制	EN 60 730-1 EN 60 730-2-11
能量控制器的特殊要求	‍电磁兼容性	抗扰度	工业部门	EN 61000-6-2
		幅射	家用部门、轻工业	EN 61000-6-3
	符合度	EMV指令	89/336/EEC
		低压指令	73/23/EEC
	符合度	澳大利亚EMC 结构	无线电通信法，1992
		无线电干扰幅射标准	AS/NZS 3548

重量

RMZ78X(包括包装)	0.25公斤
RMK77X(包括包装)	0.28公斤

接线说明

RMK77K
RMZ78X

接线头说明

AC/DC +	工作电源AC24V或DC24V正
AC/DC -	工作电源AC24V或DC24V负
GND	RS-485信号接地
A	RS-485总线负端
B	RS-485总线正端
-	EIB/KNX总线负端
+	EIB/KNX总线正端
X(1...16)	通用输入输出
DO(1...4)	数字量输出DO
IN(1...8)	开关量输入(无源干接点)

注意

每个接线端子只允许接入单芯或者一组绞合

数字量输入(干触点）
数字量输入(脉冲计数)
数字量输出(干触点)
模拟量输出(0~10VDC或4~20mA）
模拟量输入(0~10V或4~20mA)
模拟量输入(RTD、热敏电阻)
模拟量输入(2线内部供电)
模拟量输入(3线内部供电)
模拟量输入(3线外部供电)

指示灯相关注意事项

RX指示灯

通用控制器的RS485通讯总线信号状态：

注释	LED(绿灯)	描述
正常	亮，闪烁	Modbus RTU/BACnet MSTP通讯正常
异常	灭	Modbus RTU/BACnet MSTP通讯异常

TX指示灯

通用控制器的PL-Link通讯总线信号状态:

注释	LED(绿灯)	描述
正常	亮，闪烁	PL-Link通讯正常
异常	灭	PL-Link 通讯异常

电源指示灯

通用控制器的电源状态:

注释	LED(绿灯)	描述
正常	亮	模块供电正常
异常	灭	模块供电异常

工程相关注意事项

保险丝、开关、线路和接地必须符合当地的安全规定。
传感器电缆不要平行于给荷载(如风扇、执行器和泵)加电的主承载电缆。

安装相关注意事项

模块用于:
    - 安装在一个标准的机壳里，按DIN 43 880标准。
    - 壁装在现有的顶轨上(EN 50 022-35x75)。
    - 用两个固定螺丝进行壁装。
    - 齐平板安装。
空间不容许潮湿:必须遵守容许的环境温度。
安装模块前要切断系统的电源。
模块插件不得从端座上拆下!

测试相关注意事项

在测试过程中，输出处于未定义状态

处理相关注意事项

该装置为根据欧洲指南进行处理的电子装置，不得作为生活垃圾处理。

通过为此类物体提供的处理设备。
遵守所有当地和当前适用的法律法规
